LCD پینل بنیادی طور پر شیشے کے سبسٹریٹس، پولرائزرز، کلر فلٹرز، مائع کرسٹل میٹریلز، الائنمنٹ فلموں، ہاؤسنگز، آپٹیکل فلموں، ڈرائیو سرکٹس اور دیگر اجزاء پر مشتمل ہوتا ہے۔

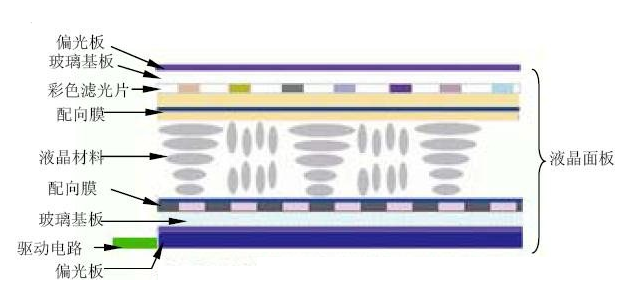

جیسا کہ نیچے دکھایا گیا ہے:
1. شیشے کا سبسٹریٹ
شیشے کا سبسٹریٹ دراصل شیشے کی ایک پتلی شیٹ ہے جس کی سطح بہت چپٹی ہے۔ سطح پر In203 یا SnO2 بخارات کی ایک شفاف ترسیلی تہہ موجود ہے، جو کہ ایک ITO فلم ہے، جسے فوٹو لیتھوگرافی اور پروسیسنگ کے ذریعے شفاف کوندکٹو پیٹرن میں بنایا گیا ہے۔ یہ گرافکس سب سے چھوٹی امیج یونٹ، پکسل گرافکس، اور کسی تصویر کی تمام رنگینیت اور چمک کے بیرونی لیڈ گرافکس پر مشتمل ہیں۔ اس لیے، بیرونی لیڈز کو کبھی بھی روایتی طور پر سولڈر نہیں کیا جا سکتا، اور صرف کنڈکٹیو ربڑ کی پٹیوں یا کنڈیکٹیو ٹیپ کے ذریعے جوڑا جا سکتا ہے۔ اگر یہ کھرچتا ہے، کاٹا جاتا ہے یا خراب ہوجاتا ہے، تو یہ آلہ کو ختم کرنے کا سبب بنے گا۔
2. رنگین فلٹر
LCD پینل رنگوں کو ظاہر کرنے کی وجہ یہ ہے کہ روشنی کلر فلٹر سے گزرتی ہے۔ اس کے بعد مائع کرسٹل پینل کو ڈرائیونگ چپ کے وولٹیج کے ذریعے تبدیل کیا جاتا ہے، تاکہ مائع کرسٹل کے مالیکیول ایک قطار میں کھڑے ہوں یا ایک بٹی ہوئی حالت پیش کریں، ایک گیٹ بنائیں اور پھر یہ منتخب کریں کہ آیا بیک لائٹ سورس کی روشنی داخل ہوتی ہے یا نہیں، اور آخر کار۔ ایک تصویر تیار کی جاتی ہے. لیکن روشنی کی ترسیل کی ڈگری میں صرف ایک فرق ہے، اور پیدا ہونے والے رنگ صرف سیاہ اور سفید ہیں۔ اگر آپ رنگین تصویر بنانا چاہتے ہیں تو آپ کو سرخ، سبز اور نیلی روشنی کے ذرائع کے امتزاج پر انحصار کرنا ہوگا۔
3. الائنمنٹ فلم
ایل سی ڈی ڈسپلے کے معیار کو کنٹرول کرنے کے لیے الائنمنٹ لیئر (AlignmentLayer) سب سے اہم مواد ہے۔ مائع کرسٹل مواد کے بہت اچھے گردشی اثر کو حاصل کرنے کے لیے، LCD ڈسپلے کے اوپری اور نچلے الیکٹروڈ سبسٹریٹس کے اندرونی حصے کو الائنمنٹ فلم کی پرت کے ساتھ کوٹ کرنا ضروری ہے۔ سیدھ کی فلم لیپت ہونے کے بعد، رگڑنے کا عمل کیا جائے گا۔ الائنمنٹ فلم کی سطح رگڑنے کی وجہ سے ایک خاص سمت میں ترتیب دی گئی نالی بنائے گی، اور الائنمنٹ فلم پر مائع کرسٹل مواد بھی مالیکیولز کے درمیان تعامل کی وجہ سے ہوگا۔ قوت ایک سیدھ کرنے والا اثر حاصل کرتی ہے، جو ایک سیدھ (سیدھ) اثر پیدا کرتی ہے۔ اس طرح، ہم مائع کرسٹل مالیکیولز کی ترتیب کو پہلے سے طے شدہ سمت اور پہلے سے طے شدہ جھکاؤ کے زاویے پر کنٹرول کر سکتے ہیں، جو LCD ڈسپلے کے عمل کے لیے بہت موزوں ہے۔
4. مائع کرسٹل مواد
مائع کرسٹل مواد LCD ڈسپلے اسکرین کا بنیادی مواد ہے۔ مختلف آلات کے لیے منتخب کردہ مائع کرسٹل مواد مختلف ہوتے ہیں، اور زیادہ تر مائع کرسٹل مواد کئی یا اس سے بھی زیادہ ایک درجن مونومر مائع کرسٹل مواد کے مرکب پر مشتمل ہوتے ہیں۔ ہر مائع کرسٹل مواد کا اپنا بہت ہی فکسڈ کلیئرنگ پوائنٹ TL اور کرسٹلائزیشن پوائنٹ TS ہوتا ہے۔ لہذا، ہر LCD ڈسپلے کو TS ~ TL کے درمیان ایک مخصوص درجہ حرارت کی حد کے اندر استعمال یا ذخیرہ کرنا ضروری ہے۔ اگر استعمال شدہ یا ذخیرہ شدہ درجہ حرارت بہت کم ہے تو، کرسٹلائزیشن LCD ڈسپلے کی واقفیت کی تہہ کو تباہ کر دے گی۔ اور اگر درجہ حرارت بہت زیادہ ہے تو، مائع کرسٹل مائع کرسٹل کی حالت کو کھو دے گا، اور پھر LCD ڈسپلے کے تمام افعال کھو جائیں گے.
5. پولرائزر
پولرائزر کا بنیادی مقصد پولرائزنگ فلم کے ڈیکروک میڈیم سے گزرنے والی روشنی کو پولرائزیشن بنانا ہے۔ پولرائزر پلاسٹک فلم کے مواد سے بنا ہے، آپٹیکل پریشر حساس چپکنے والی پرت کے ساتھ لیپت ہے، جو مائع کرسٹل سیل کی سطح سے منسلک کیا جا سکتا ہے. اب تک، LCD ڈسپلے پر سب سے زیادہ استعمال ہونے والے پولرائزر پولی وینیل الکحل (PVA) کو سبسٹریٹ کے طور پر استعمال کرتے ہیں۔ سامنے والے پولرائزر کی سطح پر ایک حفاظتی فلم بھی ہے، جسے استعمال کے دوران ہٹا دینا چاہیے۔ پولرائزر اعلی درجہ حرارت اور زیادہ نمی سے بہت خوفزدہ ہے، اور اعلی درجہ حرارت اور زیادہ نمی کے حالات میں ڈپولرائز یا فوم ہو جائے گا۔
6. ڈرائیو سرکٹ
ڈرائیونگ سرکٹ کا سب سے بڑا کام یہ ہے کہ پکسل الیکٹروڈ پر لگائے گئے وولٹیج، فیز، چوٹی ویلیو، فریکوئنسی، ٹائمنگ، موثر ویلیو، ڈیوٹی سائیکل وغیرہ جیسے پیرامیٹرز کی ایک سیریز کو ایڈجسٹ کرکے ڈرائیونگ سرکٹ پر تعمیر کریں۔
